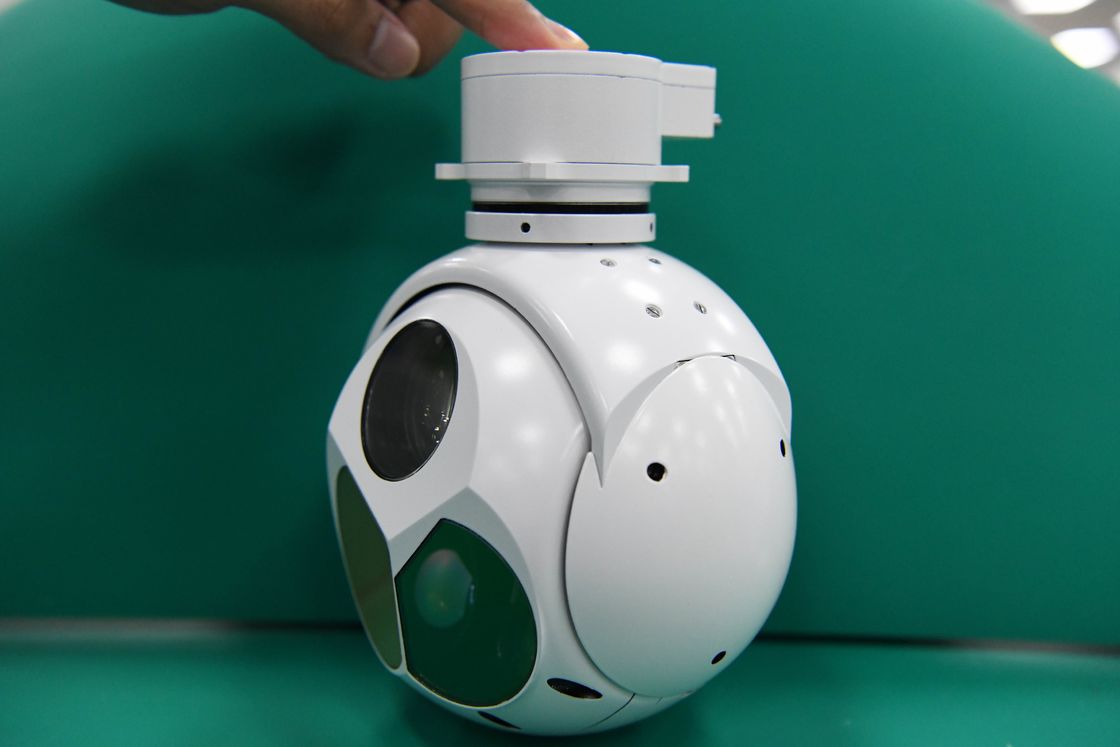

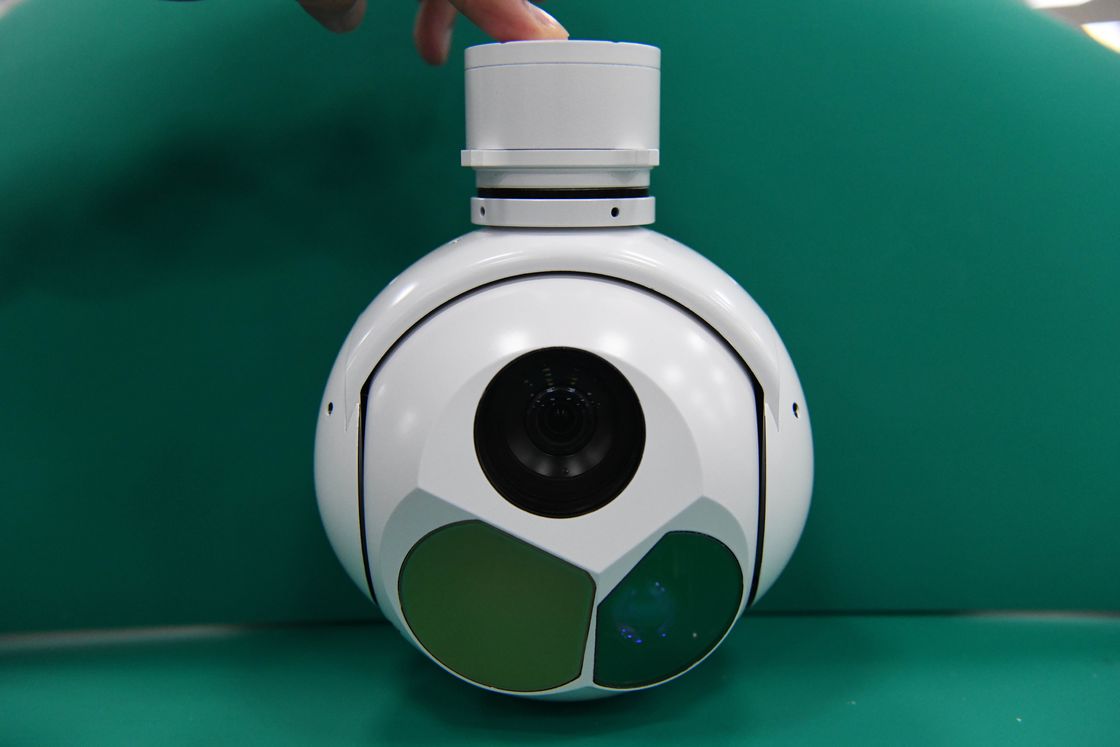

TS130C-01 Carico utile a tre assi EO Imaging termico a infrarossi Laser rangefinder Drone UAV Camera HD 1080p
TS130C-01 è una piattaforma girosistemica stabilizzata a tre assi, supporta una rotazione continua a 360°, costruita
con una fotocamera con zoom HD di 30X e un modulo infrarosso a onde lunghe (LWIR non raffreddato) e un telemetro laser,
utilizzati principalmente per il rilevamento, il riconoscimento, il tracciamento, la localizzazione e il posizionamento mediante immagini aeree, ecc.,
soddisfare le esigenze di mappatura, sorveglianza, ricognizione e altri scenari di applicazione.
TS130C-01 con peso leggero, tecnologia matura e affidabile e può essere assemblato in vari
L'impianto può essere montato anche su navi e veicoli per soddisfare le esigenze di tutti i tipi di UAV e di altri vettori aerei.
le esigenze di mare e aria.
Funzioni
a)Fornire Il HD visibile - e lunghi onda infrarossi video - e immagine per rilevamento area
b)Altezza precisione visivo asse stabilizzazione funzione
(c)Con Il capacità di rilevamento - e riconoscimento per terra obiettivo
d)Sostegno ricerca, tracciamento, blocco, guida, ecc lavorando modi
e)Con carattere sovrapposizione, abitudine - e visualizzazione le funzioni;
f)Con obiettivo posizionamento funzioni
g)Con laser variazione funzione
h)Con auto - controllo - e errore diagnosi funzione
i)UDP controllo - e video (UDP/RTSP) trasmissione da Ethernet
(j)IR Pseudo-colore temperatura misurazione
(k)Costruito in video - e immagine conservazione
Specificità
| Sensore EO |
Lunghezza d'onda |
00,4 μm 0,9 μm |
| Risoluzione |
1920x1080 |
| Distanza focale |
4.3mm129mm30X |
| VdP |
630,7° ∼2,3° |
| Uscita video |
HD-SDI ((1080P 30Hz) |
| Distanza |
DETETTORATO 6 km;Riconoscimento 2 km
Veicolo: rilevamento 15 km; riconoscimento 8 km
|
| Sensore IR |
Tipo IR |
LWIR (non raffreddato) |
| Lunghezza d'onda |
8 ‰ 14 μm |
| Risoluzione |
640x512 |
| Pixel |
12um |
| NETD |
50mk |
| Lunghezza di messa a fuoco |
35mm/F1.0 |
| VdP |
12.5o × 10o |
| Distanza |
DETETTIVO 1 km, riconoscimento 0,25 km.
Veicolo: rilevamento 6 km; riconoscimento 1,5 km |
| F.R.R. |
Lunghezza d'onda |
1535 nm |
|
Varietà accuratezza
|
± 1 m |
|
Varietà Frequenza
|
5 Hz
|
|
Varietà Distanza
|
50 m~3000 m
|
| Sistema di servo |
Limiti di rotazione |
360° di continuità Pan, Pitch: -110° ~+10 o |
| Accuratezza angolare: |
≤ 2mrad |
| Precisione di stabilizzazione |
≤ 100μrad (± 1σ) (± 2°/Hz, ± 1°/Hz) |
| Velocità angolare massima |
≥ 50°/s |
| Accelerazione angolare massima: |
≥ 90°/S2 |
| Funzioni di tracciamento |
Velocità di movimento: |
30 pixel/quadro |
| Contrasto dell'immagine bersaglio: |
8% |
| Pixel di visualizzazione del bersaglio ((Mini) |
4x3 pixel |
| Sostegno |
Anti-occlusione senza perdita di funzione |
|
In Il caso di rulli, veloce riduzione o amplificazione di Il obiettivo immagine, - Sì. continua Tracciamento capacità senza scivolare e senza perdita
|
|
Ha la capacità di ricatturare automaticamente l'obiettivo dopo che l'occlusione di breve durata è stata rimossa nelle scene di nuvole e terra.
|
| Interfaccia |
Comunicazione
interfaccia |
RS422 x1 |
| Uscita video |
HD-SDI x1 |
Disegno meccanico
