Luogo di origine:
La Cina
Marca:
HONPHO
Certificazione:
ISO9001:2015/GB/T 19001-2016
Numero di modello:
TS130CT-02
Contattici

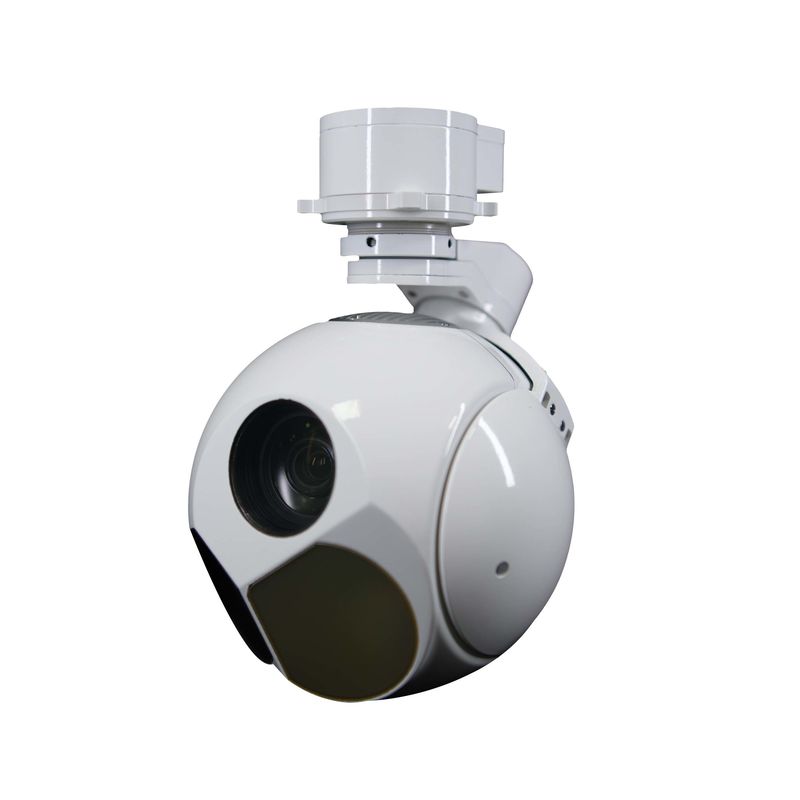

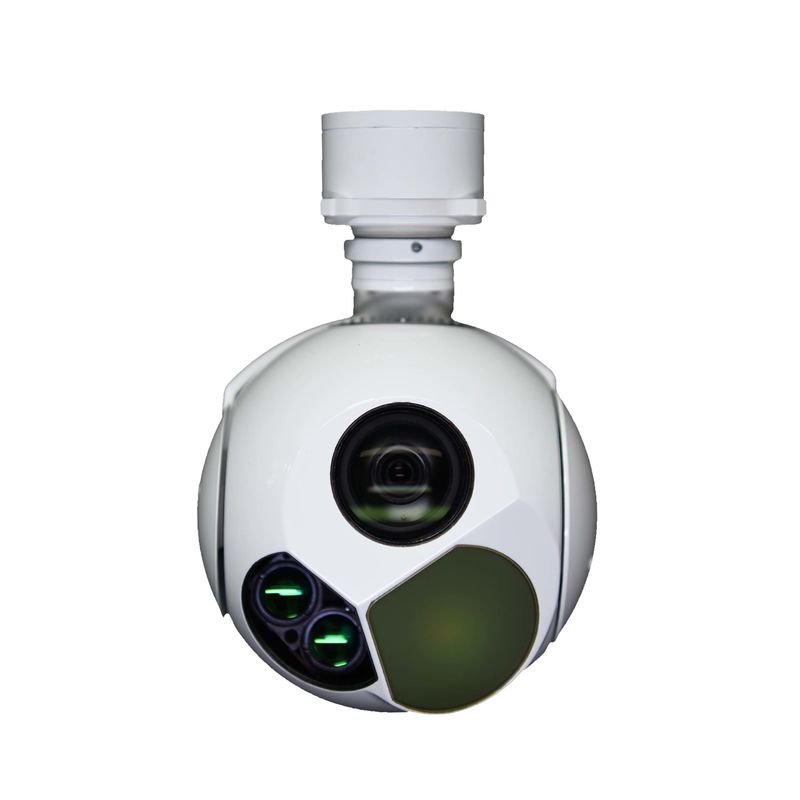

3 assi IR EO Sensor UAV Gimbal Cameracon funzione laser rangeing
TS130CT-02 ha tre luci, tra cui luce visibile, IR e Laser, che lo rende in grado di raggiungere una gamma di lavoro più ampia.Integra uno zoom ottico di 30x SONY 1/1.8 ̊ Telecamera circadiana di tipo e una telecamera termica IR da 35 mm da 12 μm e un telemetro laser da 3000 m. Supporta il tracciamento e il riconoscimento di obiettivi stabili.La fotocamera ha dei vantaggi per il suo migliore alloggiamento in lega di alluminio.È ampiamente utilizzato nelle industrie UAV di missione a lungo raggio come ispezione, sorveglianza, soccorso e altre applicazioni impegnative.e altre applicazioni industriali.
Funzioni
1. Fornire il video infrarosso e l' immagine per l' area di rilevamento
2. Alta precisione e stabilizzazione dell'asse visivo
3- Capacità di rilevamento e riconoscimento di bersagli a terra
4Supporta modalità di lavoro di ricerca, tracciamento, blocco, guida, ecc.
5. Supporto caratteri sovrapposizione, personalizzazione e visualizzazione
6. supporto al posizionamento del bersaglio e al laser range
7. auto-ispezione ediagnosi di errore
8Controllo UDP e trasmissione video (UDP/RTSP) via Ethernet
9. Misurazione della temperatura a pseudo-colore IR
10. Costruito in video e immagine di archiviazione
Specificità
Sensore EO | Lunghezza d'onda | 00,4 μm 0,9 μm | |||
Risoluzione | 1920x1080 | ||||
Distanza focale | 4.3mm129mm30X | ||||
VdP | 630,7° ∼2,3° | ||||
Uscita video | HD-SDI ((1080P 30Hz) | ||||
Distanza | PERSONE: rilevamento 6km; riconoscimento 2km VEICOLO: rilevamento 15km; riconoscimento 8km |
Sensore IR | Tipo IR | LWIR (non raffreddato) |
Lunghezza d'onda | 8 ‰ 14 μm | |
Risoluzione | 640x512 | |
Pixel | 12um | |
NETD | 50mk | |
Lunghezza di messa a fuoco | 35mm/F1.0 | |
VdP | 12.5o × 10o | |
Distanza | DETETTIVO 0,7 km; RICONOSCIMENTO 0,22 km Veicolo: rilevamento 4,2 km; riconoscimento 1 km |
Dispositivo laser | Lunghezza d'onda | 905nm/1535nm |
Prestazioni | ||
Distanza di percorrenza | 1.5 km (opzionale 3 km) | |
Precisione a distanza | ±3 |
Sistema di servo | Limiti di rotazione | 360° di continuità Pan, Pitch: -110° ~+10 o | ||||
Accuratezza angolare: | ≤ 2mrad | |||||
Precisione di stabilizzazione | ≤ 100μrad (± 1σ) (± 2°/Hz, ± 1°/Hz) | |||||
Velocità angolare massima | ≥ 50°/s | |||||
Accelerazione angolare massima: | ≥ 90°/S |
Funzioni di tracciamento | Velocità di movimento: | 30 pixel/quadro | ||||
Contrasto dell'immagine bersaglio: | 8% | |||||
Pixel di visualizzazione del bersaglio ((Mini) | 4x3 pixel | |||||
Sostegno | Anti-occlusione senza perdita di funzione |
Interfaccia | Comunicazione interfaccia | RS422 x1 ((TTL facoltativo) | |||
Uscita video | Ethernet |
Immagine
Disegno meccanico
Principio di funzionamento del sistema di tracciamento delle piattaforme ottiche
Il sistema di tracciamento cerca prima l'obiettivo in modalità più visto ma meno visto, e poi passa alla modalità meno visto ma più visto quando trova tracce dell'obiettivo.Il tracciamento si riferisce al processo di localizzazione di un bersaglio in movimento nel tempo.Quando un sistema di tracciamento utilizza un sensore optoelettronica (ad esempio, un dispositivo accoppiato a carica (CCD) per acquisire una sequenza di immagini del movimento del bersaglio,Lo chiamiamo un sistema di tracciamento optoelettronica.I sistemi di tracciamento fotoelettrico utilizzano comunemente la tecnologia di tracciamento dell'asse composito, che comprende due unità di azionamento, il rack e lo stadio di tracciamento di precisione.il rack deve ricavare il segnale di rotazione di posizionamento in base al segnale di guida, e fa apparire il bersaglio sul rilevatore grossolano con un ampio campo visivo e una bassa frequenza di campionamento mediante la sua rotazione,e ottenere il risultato di posizionamento con un ampio raggio di marcia e bassa precisione di tracciamento guidato dalla coppia del circuito di controlloSulla base della diminuzione dell'errore di localizzazione del rilevatore grossolano, il residuo residuo di localizzazione del bersaglio generato dal servosistema del rack entra nel localizzazione secondaria.La piattaforma di tracciamento di precisione azionerà il motore con la quantità fuori obiettivo ottenuta dal rilevatore fine con piccolo campo visivo e alta frequenza di campionamento, e la precisione finale del segno dell'asse ottico è ottenuta sotto le prestazioni di tracciamento con una piccola distanza di percorrenza e un'elevata precisione di tracciamento.Il compito ultimo del sistema di tracciamento ottico è quello di ridurre continuamente l'errore dell'asse apparente tra il dispositivo e il bersaglio guidando lo strumento attraverso il motore.
Certificato HONPHO
