Sistema drone elettro-ottico a due assi 905nm 1000m sensore EO

Gimbal stabilizzato a due assi

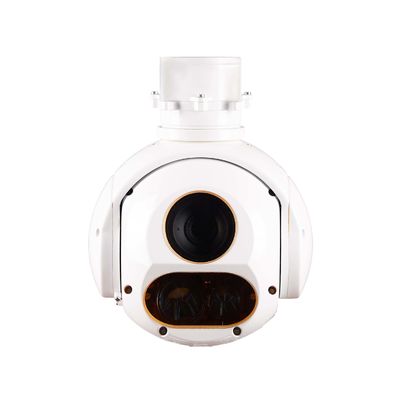

Il pod fotoelettrico TS120B adotta una piattaforma stabilizzata a giunto cardanico a due assi, è dotato di un anello collettore conduttivo per realizzare una rotazione continua a 360 gradi e ha una telecamera a luce visibile ad alta definizione con zoom 30x e un telemetro laser.
È utilizzato principalmente per il rilevamento di immagini aeree, l'identificazione, il tracciamento, la misurazione della distanza e il posizionamento, e soddisfa le esigenze di mappatura aerea, monitoraggio e ricognizione.

 funzione

a) Fornire un'immagine video visibile dell'area di rilevamento;
b) Ha una funzione di stabilizzazione dell'asse visivo ad alta precisione;
c) Avere la capacità di rilevare e identificare bersagli a terra;
d) Con modalità di ricerca, tracciamento, blocco, guida e altre modalità di lavoro;
e) Con la funzione di personalizzazione e visualizzazione della sovrapposizione dei caratteri;
f) Con la funzione di localizzazione del bersaglio;
g) Con funzione di telemetria laser;
h) Ha le funzioni di autoverifica e diagnosi dei guasti.

 Telecamera zoom visibile

a) Banda di lavoro: 0,4μm~0,9μm;
B) Numero di pixel del sensore: 1920×1080;
c) Lunghezza focale: 4,3 mm~129 mm, zoom ottico continuo 30x;
d) Campo visivo orizzontale con zoom continuo: 63,7 ~ 1,1;
e) Uscita video: HD-SDI, 1080P, 30Hz.

telemetria laser

a) Lunghezza d'onda di lavoro: 905nm;
b) Precisione di telemetria: 3m;
c) Frequenza di telemetria: 1Hz;
d) Distanza di telemetria laser: 3 ~ 1000 m.

Indice di prestazione del servo

a) Intervallo rotatorio
Asse azimutale: n×360° rotazione continua.
Asse di beccheggio: -110 ~+10 (0 in direzione orizzontale e positivo in direzione verso l'alto)
b) Precisione della misurazione dell'angolo: ≤2mrad;
c) Precisione di stabilità: ≤ 100 rad (1 σ) (oscillazione 2/1 Hz, 1/2 Hz);
d) Velocità angolare massima: ≥ 50/s;
e) Accelerazione angolare massima: ≥ 90/s2.

Indice di prestazione del tracciamento

a) Frequenza di aggiornamento della deviazione dei pixel: 50hz;
b) Velocità di tracciamento: 30 pixel/frame;
c) Contrasto minimo del bersaglio: 8%;
d) Dimensione minima dell'immagine del bersaglio: 4×3 pixel;
e) In caso di rotolamento, rapida riduzione o ingrandimento dell'immagine del bersaglio, ha la capacità di tracciare senza slittamento o perdita;
f) Ha la capacità di riacquisire automaticamente il bersaglio dopo che l'occlusione a breve termine come nuvole e scene a terra è stata eliminata.

specifiche elettriche

a) Interfaccia di comunicazione: 1 RS422;
b) Interfaccia video: 1 canale HD-SDI.

Caratteristiche dell'alimentazione

a) Tensione CC nominale: 12V;
b) Intervallo di tensione di alimentazione normale: 10V~14V;
c) Consumo energetico medio: ≤15W;
d) Consumo energetico di picco: ≤30W.

Definizione dell'interfaccia

3.1 Interfaccia meccanica
Vedere per l'interfaccia di installazione meccanica.immagine.


Figura 1 Interfaccia meccanica

3.2 Interfaccia elettrica
Esistono due tipi di connettori per la sfera fotoelettrica, il connettore rettangolare viene utilizzato per l'alimentazione e la comunicazione e il connettore RF viene utilizzato per la trasmissione video. Vedere per la definizione dell'interfaccia.tabella 1,Tabella 2

Tabella 1 Definizione del connettore rettangolare (J30-15ZK)

Tabella 2 Interfaccia video (MCX-KYH81)
